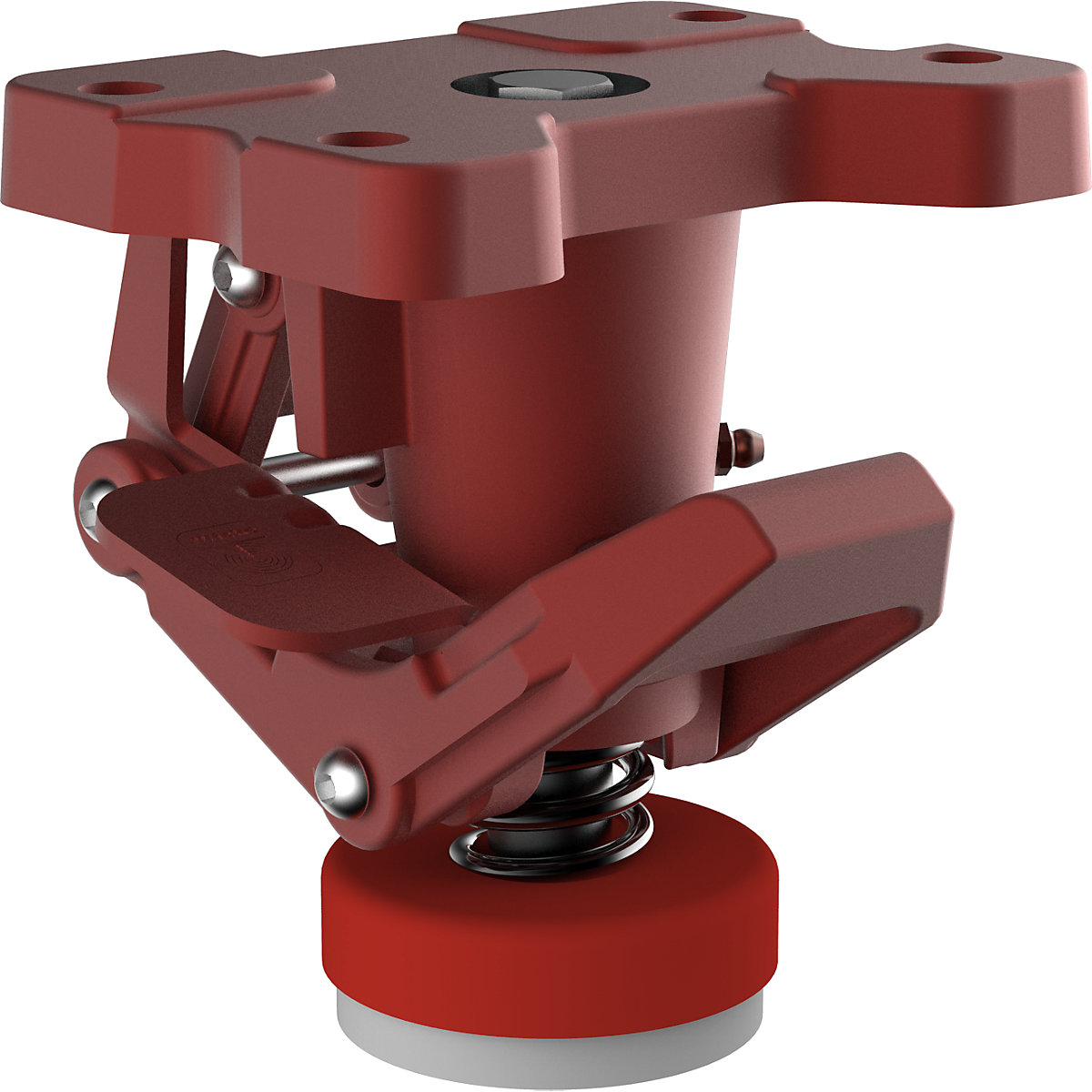

Pie inmovilizador dimensiones de la placa 152 x 115 mm

El pie inmovilizador es un auxiliar para asegurar inmediatamente una unidad móvil en una posición fija. Solo sirve para la fijación, no tiene función de elevación. El pie inmovilizador se monta de forma estándar en la parte inferior de una unidad junto a una rueda de maniobra o de forma uniforme entre dos ruedas de maniobra. La distancia entre el borde superior de la placa base y el suelo debe ser de 200 mm. Al accionar la palanca de pie, se modifica la altura de la unidad, lo que provoca que el elemento de goma entre en contacto con el suelo. Esto fija la unidad contra el suelo con una fuerza de presión de 100 daN. Cuando está accionado, la rueda o ruedas posicionadas lateralmente no pueden girar. La altura se modifica mediante un sistema de palanca basculante. Mediante este sistema, la palanca de pie se conmuta a través de un punto muerto y mantiene así de forma independiente la altura total de 200 mm con una carga correspondiente de 100 daN. Altura accionado: 207 mm. Altura sin accionar: 164 mm. La fuerza de accionamiento hasta alcanzar la posición de punto muerto es de aprox. 30 daN. Un breve accionamiento de la palanca de desbloqueo lateral, con una fuerza de aprox. 10 daN, devuelve el pie inmovilizador a su posición inicial. Pintado en rojo vivo (RAL 3000).
