Indicaciones para la planificación de paredes separadoras Connect
Para poder planificarlas correctamente, la siguiente información es muy útil:

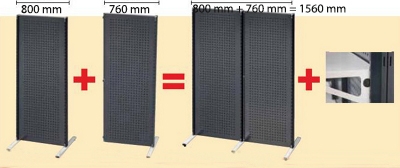

Módulos Connect existentes:
- 1 módulo básico
- 1 módulo de ampliación
- módulo básico 800 mm
- módulo de ampliación 760 mm
- 800 mm + 760 mm = 1560 mm
- más de 80 elementos de ampliación diferentes

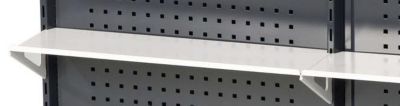

Los módulos básicos tienen a derecha e izquierda listones perfilados y perforados para alojar los elementos adicionales (p. ej., bandejas, cubetos, tableros de trabajo, etc.), que pueden engancharse sin necesidad de herramientas (véase más abajo). Los elementos adicionales pueden engancharse fácilmente a la altura adecuada para el usuario, a intervalos de 50 mm, y asegurarse contra desenganche accidental mediante pinzas de seguridad especiales ANKE.
Listones perfilados
Los módulos de ampliación tienen listones perfilados y perforados en un lado (véase más arriba) y salientes de acoplamiento en el otro para unir el módulo de ampliación y el básico.
Salientes de acoplamiento
Los módulos básicos tienen a derecha e izquierda listones perfilados y perforados para alojar los elementos adicionales (p. ej., bandejas, cubetas, tableros de trabajo, etc.), que pueden engancharse sin necesidad de herramientas. Los elementos adicionales pueden engancharse fácilmente a la altura adecuada para el usuario, a intervalos de 50 mm, y asegurarse contra desenganche accidental mediante pinzas de seguridad especiales ANKE.

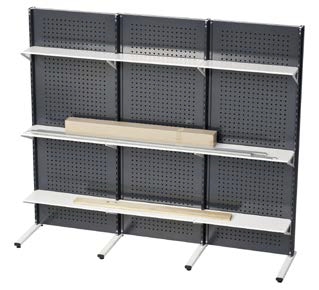

Un módulo básico puede unirse en una hilera con todos los módulos de ampliación que se desee. De esta forma se consigue una robusta pared separadora industrial que divide el espacio y ofrece además usos adicionales, como se muestra en los ejemplos de aplicación siguientes:

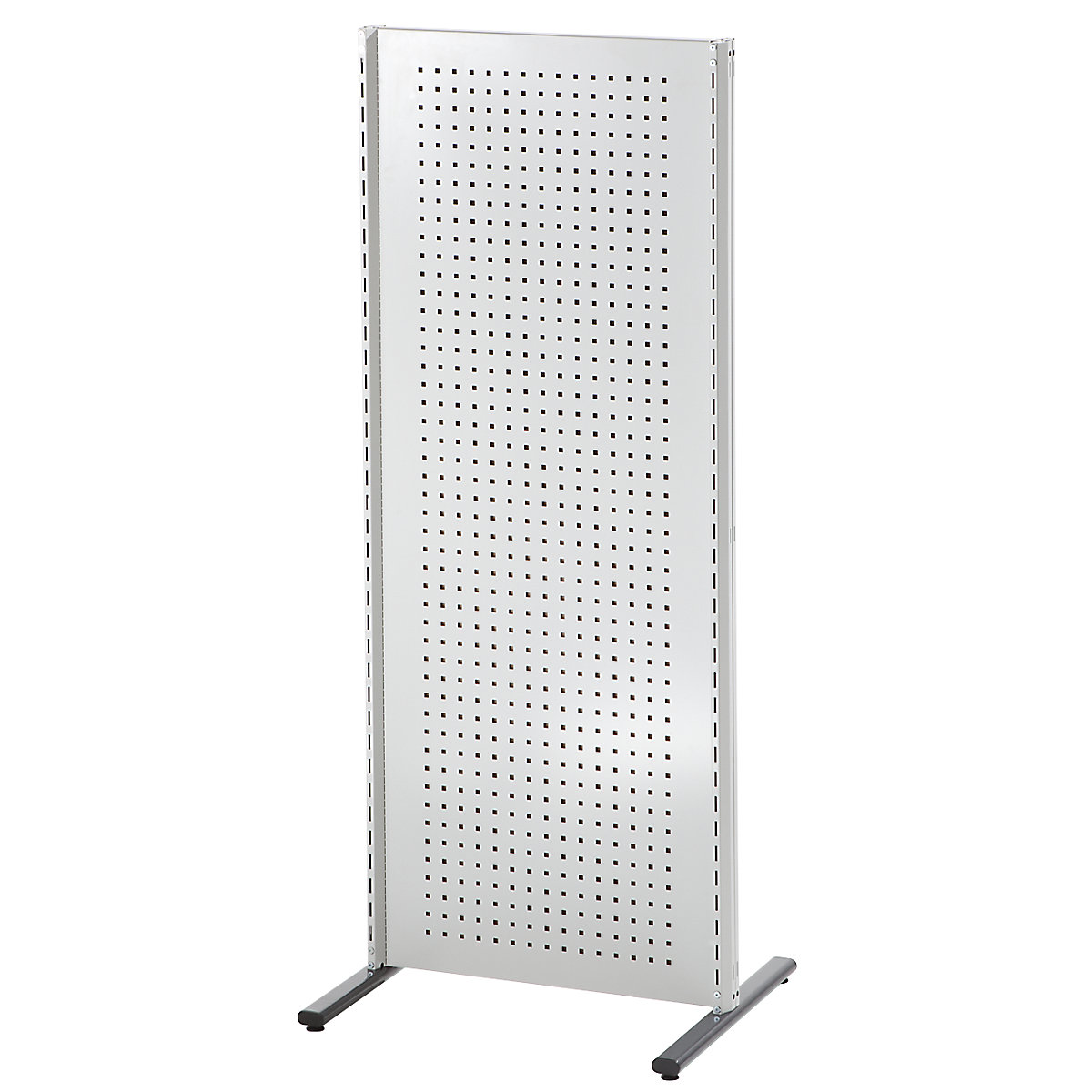

Buena estabilidad: las patas de tubo oval plano garantizan la seguridad necesaria. De forma estándar se suministra el módulo básico con dos patas de tubo oval plano y el módulo de ampliación con una. Los módulos Connect se montan centrados sobre esas patas (véase pata M). Los módulos Connect pueden regularse horizontalmente mediante tornillos de nivelación. Dependiendo del tipo de aplicación, pueden suministrarse otros modelos de patas:
- Pata M montaje en el centro

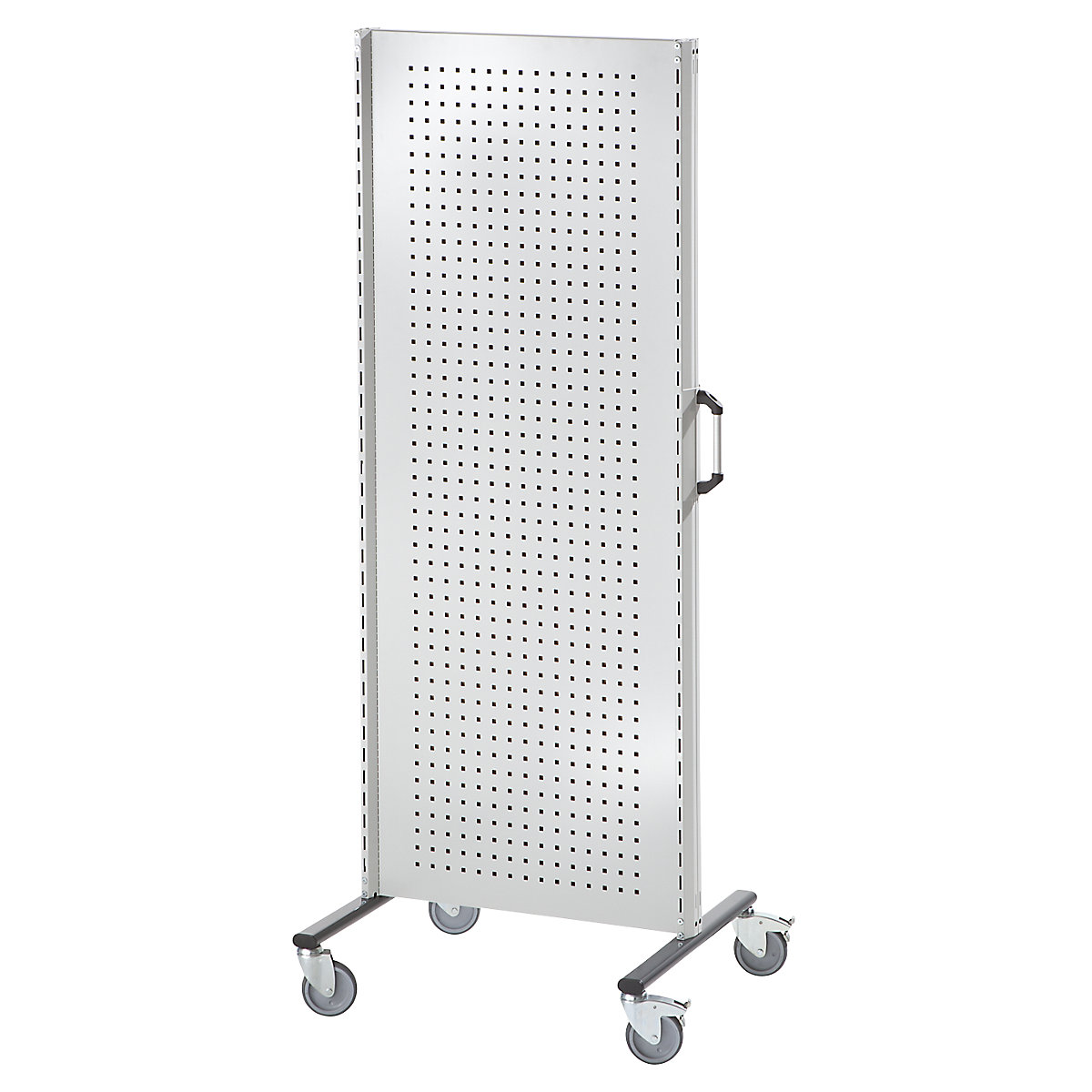

- Pata F rodante

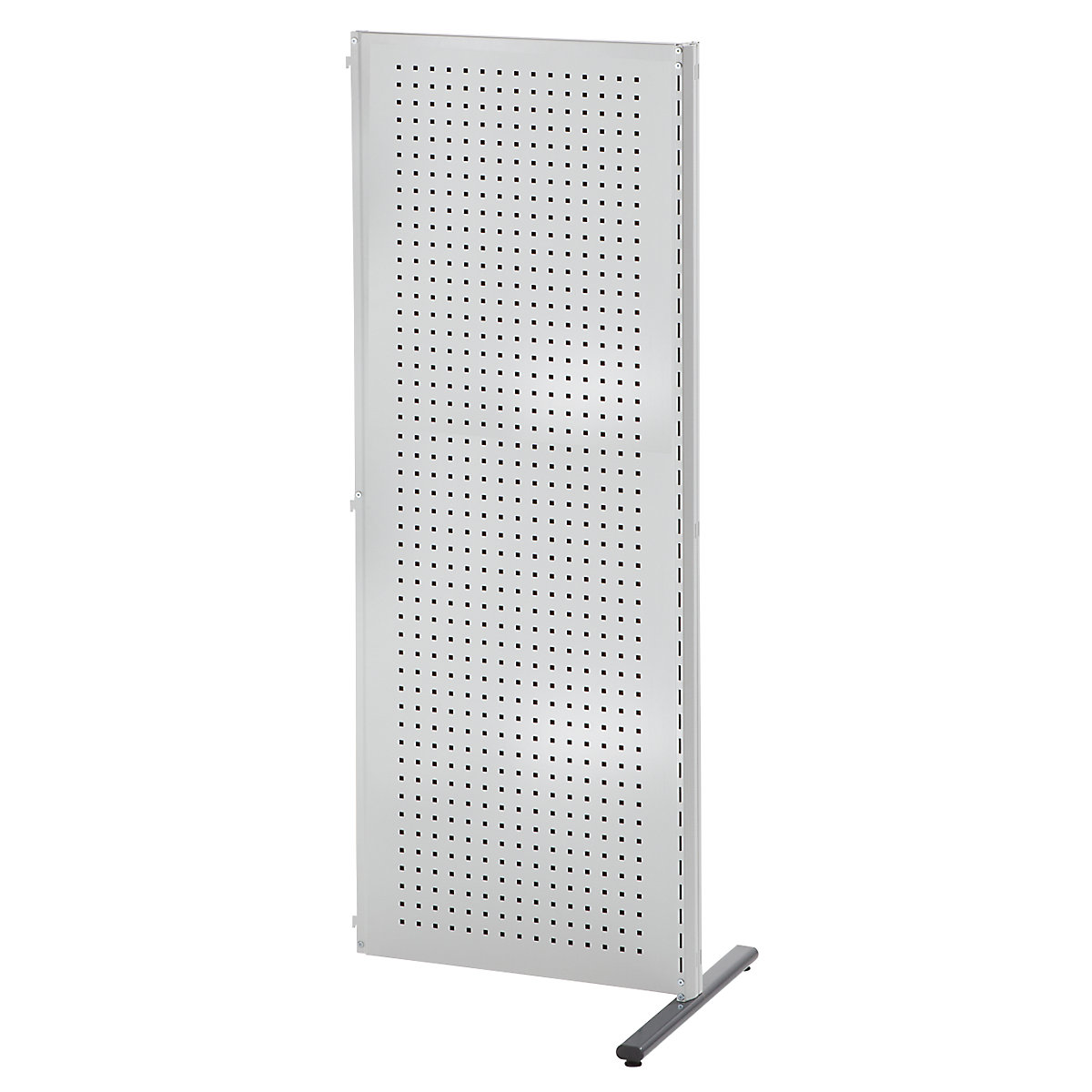

- Pata E montaje a un lado
- Pata B se atornilla al suelo
Tenga en cuenta que para poder garantizar la estabilidad, los elementos adicionales no deben sobresalir de las patas. Las bandejas de 450 mm de profundidad sólo pueden usarse en combinación con la disposición de patas de montaje a un lado. Los tableros de trabajo para enganchar (profundidad 500 mm) solo pueden colocarse hasta una altura máx. de 1100 mm desde el suelo hasta el borde superior del tablero.
Combinaciones en ángulo de 90°
Con ANKE Connect pueden montarse cubículos incluso mediante combinaciones de módulos en ángulos de 90°. Una combinación en ángulo se compone de 2 módulos de pared que se unen entre sí mediante un herraje de acoplamiento de 90°. La esquina se cierra con paneles por la parte delantera y trasera. El espacio hueco que queda puede emplearse, p. ej., como canaleta para cables. En los paneles pueden integrarse enchufes o conexiones de red, etc.
La combinación en ángulo "A" consta de 2 módulos básicos que se colocan en un ángulo de 90°. Se puede ampliar por ambos lados con módulos de ampliación. La combinación en ángulo "B" consta de un módulo básico y un módulo de ampliación. Esta combinación en ángulo puede acoplarse a una hilera de módulos Connect ya montada, dado que el módulo de ampliación de esta combinación está equipado por un lado con salientes de acoplamiento (véase la descripción de los módulos de ampliación).
